侯毅ACS：共蒸发法制备高效钙钛矿/CIGS叠层太阳能电池

主要内容

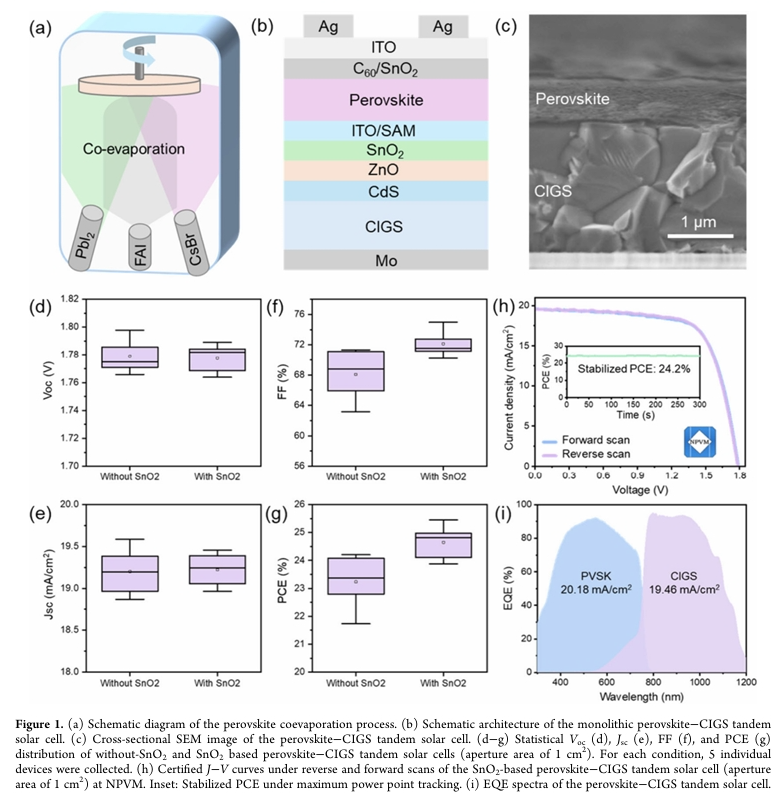

新加坡国立大学侯毅、国家能源投资集团Dalong Zhong等人制备了钙钛矿-铜铟镓硒（CIGS）叠层太阳能电池，其中钙钛矿顶部吸收层采用共蒸发法沉积，可在表面粗糙的CIGS底部电池上制备出均匀性优异、保形性良好的薄膜。此外，研究团队在氧化锌表面引入致密氧化锡缓冲层，有效抑制了其与钙钛矿之间发生的有害路易斯酸碱反应；进一步通过集成原子层沉积（ALD）法生长的超薄氧化锡阻挡层强化界面稳定性，最终所制备的有效面积1 cm²单片式钙钛矿-CIGS叠层电池，经认证获得24.5%的光电转换效率。值得注意的是，这是该团队首次制备出采用共蒸发法沉积钙钛矿层的钙钛矿-CIGS叠层太阳能电池，与传统溶液法相比，共蒸发法不仅解决了粗糙CIGS基底上的薄膜制备难题，更为器件大面积制备提供了可规模化技术路径。该研究成果不仅填补了相关工艺领域的技术空白，更为研发高效、大面积钙钛矿-CIGS叠层组件确立了一套可靠的真空法制备策略，同时为高效、可规模化真空法钙钛矿-CIGS叠层光伏器件的制备奠定了坚实技术基础。

文献信息

Efficient Perovskite–Cu(In,Ga)Se2 Tandem Solar Cells Enabled by Coevaporation

Nengxu Li，Shuping Lin，Xiuxiu Niu，Zhenrong Jia，Ming Zhao，Ying Zhao，Yao Sun，Dalong Zhong，Yi Hou

https://pubs.acs.org/doi/10.1021/acsenergylett.5c04203

- 产品咨询及购买请联系我们 -
